(K)Q47X型系列管線球閥是一種截止閥,改變了傳統密封方式采用了本公司的密封技術,截止可靠,在高壓氣體介質的條件下,密封完全可以達到零泄漏;它具有密封可靠、耐沖蝕、開關輕便靈活、使用壽命長的優點,作為截止閥使用,被廣泛使用于石油、天然氣管道輸送,是管道輸送石油、天然氣的專用閥門,也是最理想的閥門。
二、主要性能規范
型 號 | Q47X | 普通型 |
KQ47X | 抗硫型 | |
公稱通徑DN(mm) | 50~1000 | |
公稱壓力PN(Mpa) | 1.6~20.0 | |
連接形式 | 法蘭連接 | |
傳動方式 | 手動、氣動、電動 | |
適用介質 |
石油、凈化天然氣、一般含硫天然氣、城市煤氣、水等 一般含硫天然氣、城市煤氣、水等。 |
|
介質溫度(℃) | -40~250 |
零件名稱 | 材料 | |
普通型 | 抗硫型 | |
閥桿 | 合金結構鋼(表面抗蝕處理) | 不銹鋼、318鋼 |
密封圈 | 四氫呋喃聚醚 | 氟橡膠 |
O型密封圈 | 丁腈橡膠 | 氟橡膠 |
閥體、閥蓋 | WCB | |
球 體 | WCB+1Cr18Ni9Ti |
序 號 | 代 號 | 名 稱 |
1 | GB/T12220-1989 | 通用閥門 標志 |
2 | GB/T12224-1989 | 鋼制閥門 一般要求 |
3 | JB/T7928-1999 | 通用閥門 供貨要求 |
4 | GB/T12229-1989 | 通用閥門 碳素鋼鑄件技術條件 |
5 | GB/T13927-1992 | 通用閥門 壓力試驗 |
6 | JB/T9092-1999 | 閥門的檢驗與試驗 |
7 | GB/T9113.2-2000 | 凹凸面整體鋼制管法蘭 |
8 | GB/T12237-1989 | 通用閥門 法蘭和對焊連接鋼制球閥 |
9 | JB/T7745-1995 | 管線球閥 |
五、主要結構特點
1、密封可靠
密封采用了本公司的密封技術,使閥門在高壓氣體介質的條件下,密封完全可以達到零泄漏,密封可靠。
2、開關靈活
閥門手動裝置采用絲杠撥叉式手動裝置,它是一種比較適用于操作球閥的一種手動驅動裝置。這種機構的轉矩特性和球閥的阻力矩特性相一致,開關輕便靈活。
3、閥桿泄漏的救護
閥桿設有注脂閥,如果閥桿密封件出現損傷而引起泄漏時,可通過注脂閥注入密封脂,保證閥桿不泄漏,從而延長了閥桿的使用壽命。
4、使用壽命長
閥門密封采用了本公司的密封技術,既能使閥門密封可靠,又延長了閥門的使用壽命。

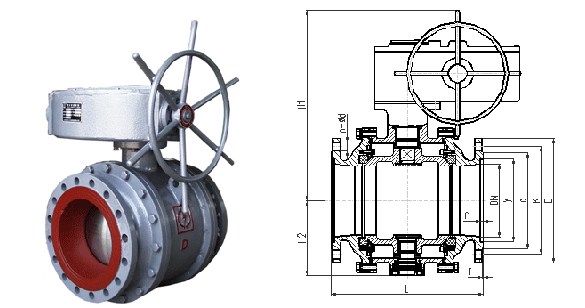

六、外形及主要尺寸
